宽带隙钙钛矿是突破单结钙钛矿光伏器件效率极限和构筑高性能串联光伏器件的关键材料。然而，随着带隙的增加，溴含量的增多会引起严重的结晶动力学失配问题，直接导致了钙钛矿薄膜内不均匀的卤素相分布和大量体相缺陷产生，成为制约器件效率与稳定性的主要原因。

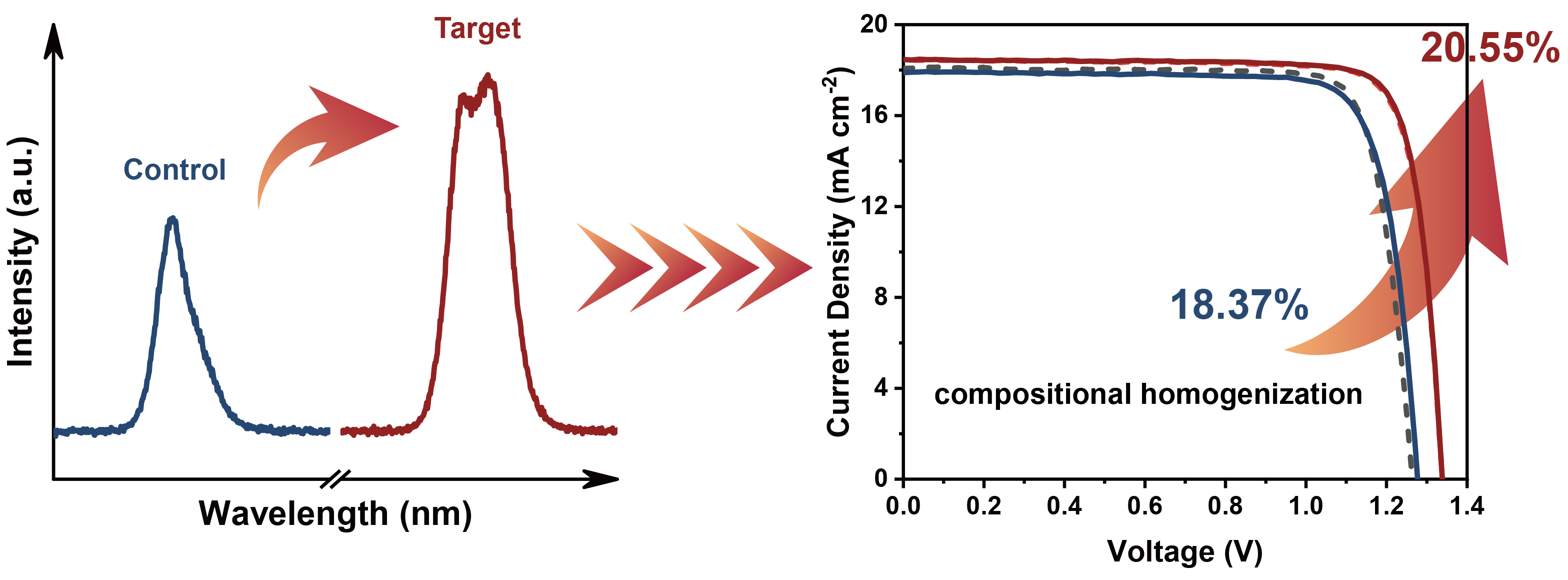

针对这一挑战，华体会(中国)海峡柔性电子（未来科技）学院曹雨教授团队提出“卤素相同步结晶”策略：通过引入多功能分子添加剂4,4′,4″-三羧基三苯胺（TTA），选择性调控卤素相的成核-生长动力学，抑制富溴相结晶的同时加速富碘相结晶，从而实现两相同步结晶和卤素相均匀分布。该策略有效降低了钙钛矿薄膜的缺陷密度与非辐射复合损失，在湿度、偏压与强光不同条件下都能抑制钙钛矿中的卤素相分离，获得了带隙为1.77 eV的高质量宽带隙钙钛矿吸收层。以此为基础制备出光电转换效率为20.55%的单结宽带隙钙钛矿太阳能电池，开路电压（VOC）达到1.339 V。器件展现出优异的工作稳定性，在未封装的条件下，器件在空气中储存1050小时后仍能保持约90%的初始效率；在ISOS-L-1标准光老化测试中，器件寿命T90达到750小时。此外，将该宽带隙太阳能电池应用于全钙钛矿叠层器件中，实现了28.05%的认证效率。
这项研究为提高宽带隙钙钛矿太阳能电池器件性能和高效串联光伏器件构筑提供了一种有效的路径。该成果以“Enhancing Halogen Phase Synchronous Crystallization Enables High-Performance Wide-Bandgap Perovskite Photovoltaics”为题发表于国际学术期刊《Small》。
华体会·官方版网站登录入口海峡柔性电子（未来科技）学院为论文的第一完成单位，我院硕士研究生顾天赐为论文第一作者，我院张地伟博士、曹雨教授与南京工业大学缪春洋副教授为共同通讯作者。该研究获得了国家自然科学基金、福建省自然科学基金等项目的支持。
论文链接：https://doi.org/10.1002/smll.202513111
［海峡柔性电子（未来科技）学院］
